中国十七冶集团设计院—江山云璟南区

项目简介

项目名称：江山云璟南区

建筑类型：住宅

结构形式：剪力墙

建筑面积：地上2.8万㎡，地下2万㎡ （BIM应用其中部分区域）

建筑高度：以14#为例，地上17层，地下1层，高54.200m

应用目标

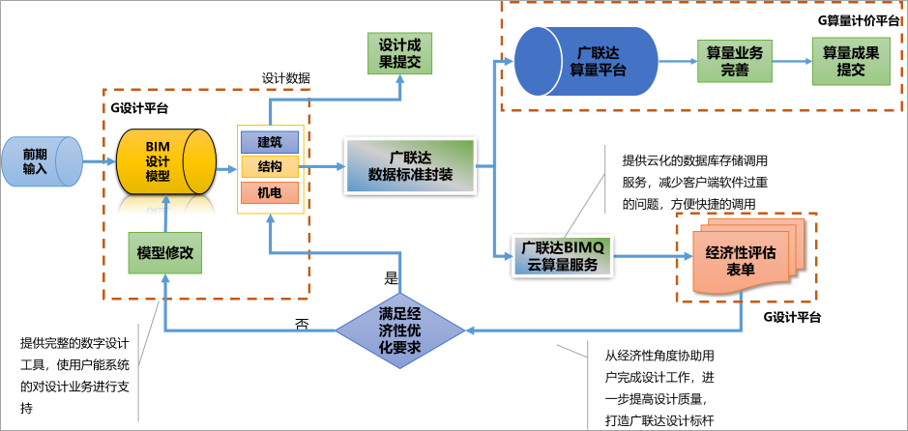

应用流程

基于8868体育首页登录数维房建设计软件完成了建筑、结构、机电施工图正向设计，包括全专业的模型创建和出图和设计算量一体化，重点应用：模块化设计、过程算量、出图、一体化，本项目一体化应用数据显示：通过对算量每个关键的环节的时间分别进行统计计算，设计算量一体化的模式计算工程数据比传统的CAD识别建模的方式效率提高一倍，达到项目招标工程量数据应用的需求

成果展示

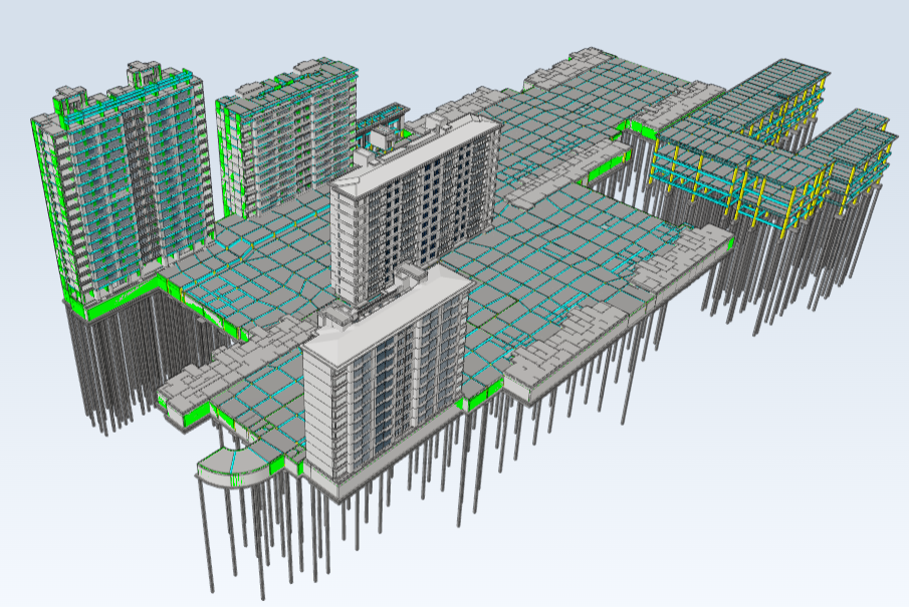

全专业BIM模型

各专业BIM模型（5万㎡）整合后，快速验证各专业之间冲突，提高设计质量！

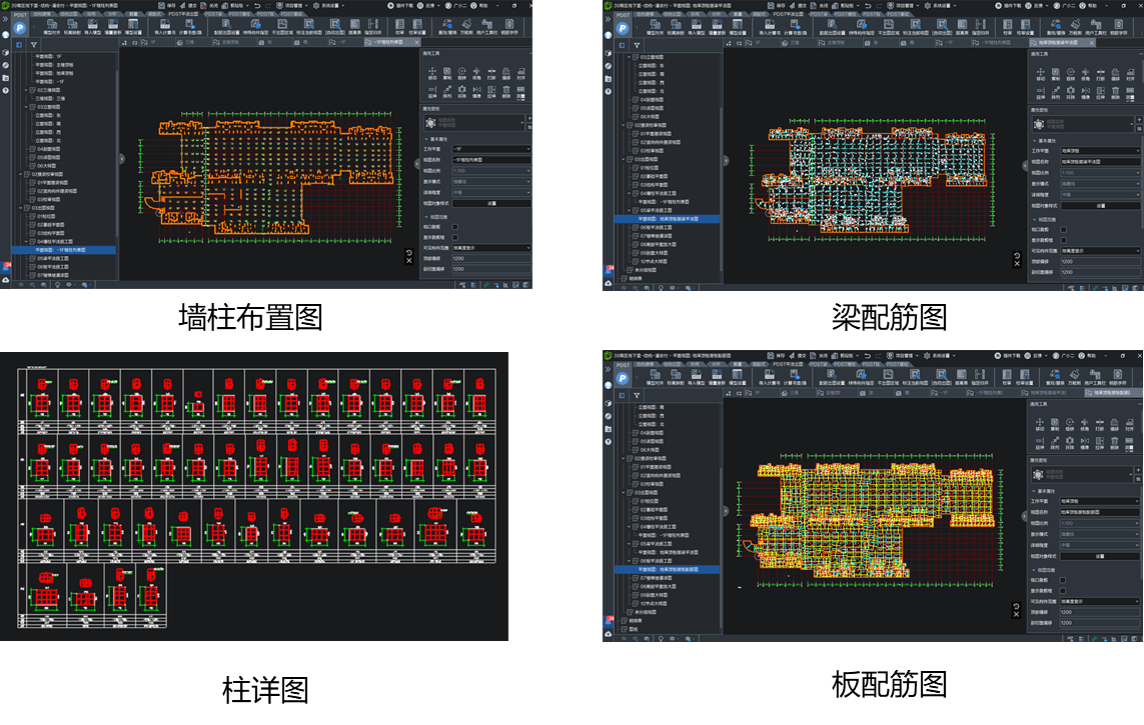

全专业出图三维到二维

从BIM模型中快速输出二维图纸，完全按照企业院标设置，出图率达到85%以上。

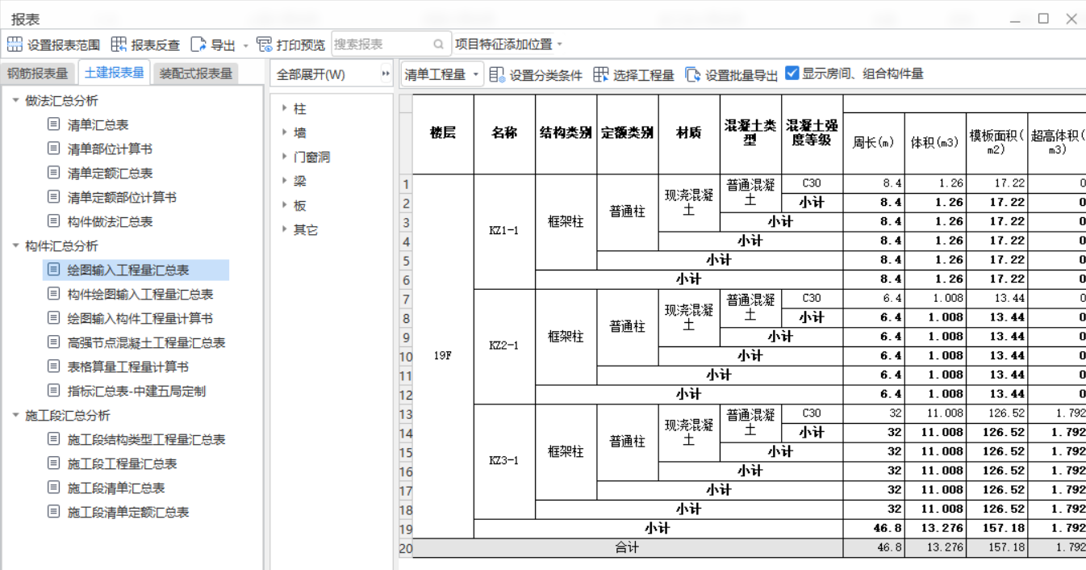

设计算量一体化

利用BIM模型完成工程量计算，有效控制项目成本，避免设计超概！
